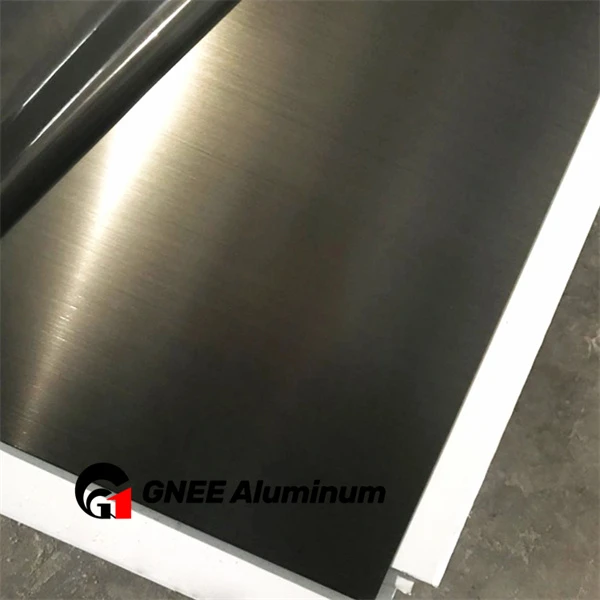

Bord tal-Aluminju tal-Ostakolu tal-Ħoss

Henan Gnee New Material Co., Ltd huwa wieħed mill-aktar manifatturi u fornituri affidabbli ta 'pannell tal-aluminju tal-barriera tal-ħoss fiċ-Ċina. B'esperjenza abbundanti, aħna nilqgħu bil-qalb li inti bl-ingrossa ta 'kwalità għolja ħoss barriera aluminju panel fl-istokk hawn mill-fabbrika tagħna. Servizz tajjeb u prezz raġonevoli huma disponibbli.

GNEE timmanifattura pannelli ta' barriera tal-ħoss tal-aluminju mtaqqba u ċatti għal proġetti ta' kontroll tal-ħsejjes ta' awtostradi, ferroviji, industrijali u ta' barra-. Aħna nipprovdu l-pannelli tal-aluminju biss - sistemi akustiċi mhux kompluti (l-ebda infill akustiku, l-ebda qafas tal-azzar, l-ebda arbli). Jekk għandek bżonn pannelli fabbrikati għall-ispeċifikazzjoni tal-proġett tiegħek, ibgħatilna tpinġija.

Ħxuna standard tal-pannelli: 0.5–3.0 mm. Dimensjonijiet tal-pannelli sa 2500 mm wiesgħa × 6000 mm twil. Ligi: 3003, 5052, 5754. Finituri tal-wiċċ: finitura tal-mitħna, kisi tat-trab, PVDF.

Pannelli tal-Ostakoli tal-Ħoss tal-Aluminju Mtaqqba

Il-pannelli mtaqqba għandhom toqob irranġati regolarment li jippermettu li l-ħoss jgħaddi mill-metall li jħares lejn l-infill akustiku warajh. Il-pannell innifsu mhuwiex assorbitur tal-ħoss sħiħ - jaħdem bħala parti minn sistema b'infill akustiku (suf minerali, fibra tal-ħġieġ), kavità tal-arja, u rinforz solidu.

Konfigurazzjoni tipika għal barrieri assorbenti:

Faċċata tal-aluminju mtaqqba (żona miftuħa 20-30%)

Infill akustiku (50–100 mm suf minerali, densità 40–80 kg/m³)

Kavità ta' l-arja (50–100 mm)

Panel ta 'rinforz solidu

Parametri tal-perforazzjoni li għandhom jiġu speċifikati:

Kalkolu taż-żona miftuħa (toqob tondi, 60 grad imqassma):

Żona Miftuħa (%)=0.907 × (d / p)² × 100

Fejn: d=dijametru tat-toqba, p=dijametru tat-toqba (ċentru-sa-ċentru)

Kalkolu taż-żona miftuħa (toqob tondi, mudell kwadru):

Żona Miftuħa (%)=0.785 × (d / p)² × 100

Pannelli tal-Barri tal-Ħoss tal-Aluminju ċatt

Il-pannelli ċatti għandhom wiċċ solidu, mhux-perforat. Jintużaw bħala:

Pannelli tal-barriera li jirriflettu (il-ħoss jirrifletti lura lejn is-sors)

Pannelli ta' rinforz wara infill akustiku

Ħitan tal-għeluq tat-tagħmir

Pannelli viżibbli-li jiffaċċjaw fejn hija meħtieġa dehra nadifa

Pannelli ċatti ma jassorbux il-ħoss - jirriflettuh. Użahom meta d-disinn tal-barriera jkun jirrifletti (l-ebda infill akustiku) jew bħala l-pannell ta 'wara ta' sistema ta 'barriera assorbenti.

Pannelli tal-Ostakoli tal-Ħoss tal-Aluminju Mtaqqba vs Ċatti: Liema Agħżel

Regola ġenerali:Jekk id-disinn tal-barriera tiegħek jinkludi infill akustiku, uża pannelli mtaqqba fuq in-naħa tas-sors tal-ħsejjes-u pannelli ċatti fuq wara. Jekk l-ostaklu huwa purament jirrifletti (l-ebda infill), uża pannelli ċatti kollha.

Speċifikazzjonijiet tal-Panel tal-Barri tal-Ħoss tal-Aluminju

Liga, temper, u dimensjonijiet attwali kkonfermati għal kull rekwiżit tal-proġett u kapaċità ta 'produzzjoni.

Referenza tal-Prestazzjoni Akustika

Il-pannell tal-aluminju waħdu ma jiddeterminax il-prestazzjoni akustika tal-barriera - is-sistema sħiħa tagħmel. Hawn taħt hemm valuri ta' referenza għal konfigurazzjonijiet komuni. Il-prestazzjoni attwali għandha tiġi ttestjata skont l-istandard akustiku tal-proġett.

Noti:

Il-valuri STC/Rw huma firxiet ta' referenza, mhux prestazzjoni garantita.

Il-prestazzjoni attwali tiddependi fuq il-ħxuna tal-pannelli, ir-rata ta 'perforazzjoni, it-tip ta' infill/densità/ħxuna, il-fond tal-kavità tal-arja, il-kwalità tal-installazzjoni u l-għoli tal-barriera.

Standards tal-ittestjar akustiku: ISO 717-1 (Rw), ASTM E90 (STC), ASTM C423 (NRC), GB/T 19884.

Għar-rekwiżiti akustiċi speċifiċi tal-proġett-, ibgħatilna l-STC/NRC fil-mira tiegħek u d-disinn tal-barriera għal reviżjoni.

Ibgħat Inkjesta Issa

Ligi tal-Aluminju għall-Panewijiet tal-Barri tal-Ħoss

Rakkomandazzjoni:

3003- L-aktar kost-effettiv għal pannelli standard ċatti u mtaqqba. Formabilità tajba għal pannelli mgħawġa jew mgħawweġ.

5052- L-aħjar għal ambjenti ta' barra li jeħtieġu saħħa ogħla (l-awtostrada, iż-żoni kostali). Spiża ogħla minn 3003.

5754- Bilanċ tajjeb ta' saħħa u formabbiltà. Komuni fi proġetti Ewropej ta' ostakli ta' spec.

Jekk l-ispeċifikazzjoni tal-proġett tiegħek ma tordnax liga, 3003 huwa d-default għal pannelli mhux-strutturali. 5052 huwa rakkomandat għal pannelli esposti għal tagħbijiet ta' riħ qawwi jew ambjenti kostali.

Trattament tal-wiċċ

Għażliet tal-kulur:Kuluri RAL, kuluri tad-dwana, finituri metalliċi.

Noti:

Il-kisja tal-PVDF għandha reżistenza UV superjuri u żamma tal-kulur għal proġetti ta 'awtostrada/ferroviji b'ħajja tad-disinn ta' 20+ sena.

Il-kisi tat-trab huwa kost-effettiv għall-biċċa l-kbira tal-applikazzjonijiet industrijali.

Il-preparazzjoni tal-wiċċ (trattament minn qabel tal-kromatizzazzjoni jew tal-anodizzazzjoni) hija meħtieġa qabel il-kisi għal adeżjoni u reżistenza għall-korrużjoni.

Applikazzjonijiet

Barrieri tal-Istorbju tal-Awtostrada

Il-pannelli tal-aluminju jintużaw bħala l-komponenti tal-wiċċ u l-appoġġ tal-barrieri tal-ħoss tal-awtostrada. Konfigurazzjoni tipika: pannell imtaqqab (naħa tat-traffiku) + infill akustiku + pannell ta 'wara ċatt, immuntat fuq arbli ta' l-azzar f'għoli ta '2–5m.

Ħxuna tal-pannelli: tipikament 1.0–2.0mm

Spazjar tal-post: 2–4m

Għoli tal-barriera: 2–5m (disinn skont ir-regolament tal-istorbju lokali)

Ostakoli tal-Istorbju tal-Ferroviji

Simili għall-barrieri tal-awtostrada iżda jistgħu jeħtieġu pannelli ogħla u materjal eħxen għal sezzjonijiet tal-ferroviji ta'-veloċità għolja.

Ħxuna tal-pannelli: 1.5–2.5mm (ferroviji b'veloċità għolja-jistgħu jeħtieġu eħxen)

Għoli tal-barriera: 3–5m

Konsiderazzjoni tat-tagħbija tar-riħ: ogħla għal kurituri ferrovjarji miftuħa

Kontroll tal-Ħsejjes Industrijali

Ħitan ta 'barriera madwar tagħmir tal-fabbrika, kompressuri, ġeneraturi, u torrijiet tat-tkessiħ.

Mira tipika: 10–20 dB tnaqqis tal-ħoss fir-riċevitur

Ħxuna tal-pannelli: 1.0–2.0mm

Jistgħu jeħtieġu kemm pannelli assorbenti (perforati) kif ukoll li jirriflettu (ċatti).

Kompartimenti għat-Tagħmir

Pannelli tal-aluminju ċatti jew imtaqqbin għal housings ta 'tagħmir ta' barra fejn huma meħtieġa tnaqqis tal-istorbju u protezzjoni mit-temp.

Ħxuna tal-pannelli: 1.0–2.5mm

Jista 'jinkludi saff ta' insulazzjoni

Barrieri tal-Istorbju tal-Awtostrada

Ostakoli tal-Istorbju tal-Ferroviji

Kontroll tal-Ħsejjes Industrijali

Kompartimenti għat-Tagħmir

Noti ta' Installazzjoni

Orjentazzjoni tal-pannelli:Għal barrieri assorbenti, il-pannell imtaqqab jiffaċċja s-sors tal-istorbju (in-naħa tat-traffiku). Il-pannell ċatt jinsab fuq wara (naħa residenzjali).

Panel-biex-iżżel il-konnessjoni:Il-pannelli huma tipikament imdaħħla f'arbli tal-azzar tat-taqsima H-permezz ta' skanalatura, jew imbarrati mal-flanġ tal-post. Il-metodu ta 'konnessjoni jiddependi fuq id-disinn tas-sistema tal-barriera.

Ġonot tal-pannelli-għall--pannelli:Ġonot vertikali bejn il-pannelli għandhom ikunu ssiġillati biex jipprevjenu t-tnixxija tal-ħoss. Ġonot orizzontali (bejn is-saffi tal-pannelli) jistgħu jużaw truf li jikkoinċidu jew ilsien-u-truf tal-kanal.

Drenaġġ:Is-sistema ta 'barriera għandha tinkludi lakuni tad-drenaġġ fil-qiegħ biex tevita l-akkumulazzjoni tal-ilma fil-mili akustiku.

GNEE tipprovdi l-pannelli. L-istruttura ta 'appoġġ (arbli, pedamenti) u l-infill akustiku huma tipikament fornuti minn oħrajn jew speċifikati mid-disinn tal-proġett.

Kif tordna

Ibgħat dan li ġej għal kwotazzjoni:

Żmien taċ-ċomb:15-30 jum għal specs standard, 25-45 jum għal konfigurazzjonijiet personalizzati.

MOQ:Jiddependi fuq spec. Ikkuntattjana bir-rekwiżiti tiegħek - nittrattaw ordnijiet ta' prova u produzzjoni bl-ingrossa.

Jekk għandek biss spec parzjali:Ibgħat dak li taf (dimensjonijiet tal-pannelli, liga, applikazzjoni). Se nikkonfermaw il-bqija.

Spezzjoni tal-Kwalità

Oġġetti ta' spezzjoni tipiċi:

Materjal:Verifika tal-liga għal kull ċertifikat tat-test tal-mitħna (EN 10204 3.1/3.2)

Dimensjonijiet:Ħxuna (± 0.05mm), wisa ', tul

Perforazzjoni:Dijametru tat-toqba (± 0.1mm), żift (± 0.5mm), verifika ta 'żona miftuħa

Flatness:Inqas minn jew ugwali għal 2mm/m għall-pannelli Inqas minn jew ugwali għal 2mm ħxuna; Inqas minn jew ugwali għal 3mm/m għal pannelli > 2mm ħxuna

Wiċċ:L-ebda grif, denti, difetti fil-kisi (skond AAMA 2604/2605)

Ħxuna tal-kisi:Imkejjel mill-kejl tal-ħxuna tal-kisi

Kwantità u ippakkjar:Għal kull konferma tal-ordni

Spezzjoni ta' -parti terza disponibbli: SGS, BV, TUV.

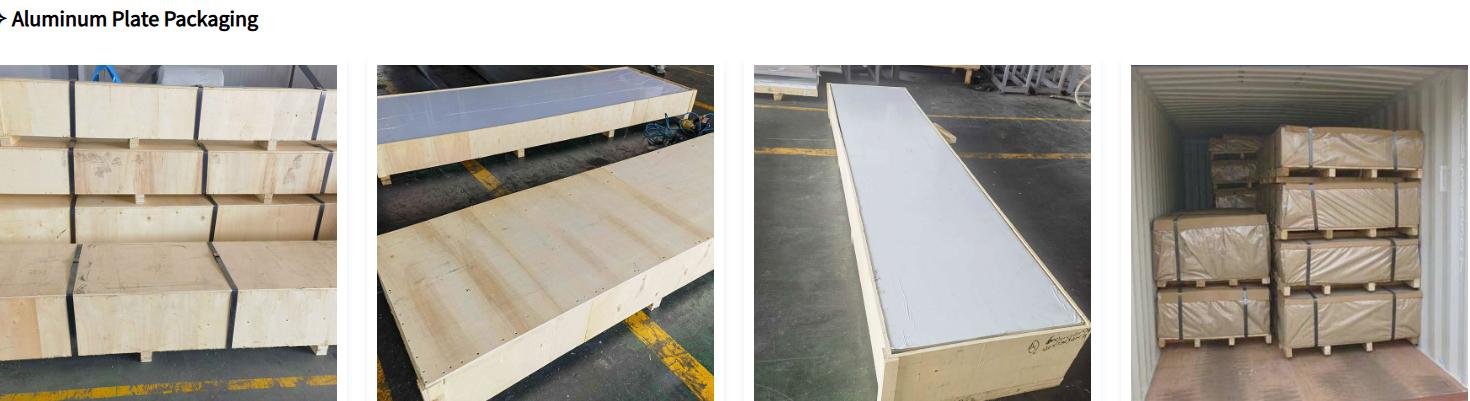

Ippakkjar

Film protettiv fuq iż-żewġ naħat (għal pannelli miksija)

Stacked fuq pallets tal-injam

Protetturi tat-tarf biex jipprevjenu d-deformazzjoni

Strapping tal-azzar

Ippakkjar għall-esportazzjoni tad-dwana għal kull destinazzjoni

FAQ

Tforni sistemi kompluti ta' barriera tal-ħoss?

Le. GNEE tipprovdi pannelli tal-aluminju biss - imtaqqbin u ċatti. Aħna ma nipprovdux infill akustiku, arbli tal-azzar, pedamenti, jew sistemi kompluti ta 'barriera. Jekk għandek bżonn pannelli fabbrikati biex jaqblu mad-disinn tas-sistema tal-barriera tiegħek, ibgħatilna t-tpinġijiet tiegħek.

X'prestazzjoni akustika nista' nistenna?

Il-pannell waħdu ma jiddeterminax il-prestazzjoni akustika. Sistema ta 'barriera assorbenti tipika (pannell imtaqqab + 50mm suf minerali + pannell ta' wara ċatt) tikseb STC 28–32, NRC 0.75–0.85. Għal mira-prestazzjoni speċifika, ibgħatilna d-disinn tal-barriera tiegħek u r-rekwiżiti akustiċi.

X'inhi d-differenza bejn il-kisi tat-trab u l-PVDF?

Il-kisi tat-trab (60–120μm, AAMA 2604) huwa kost-effettiv għall-użu ġenerali fil-beraħ. PVDF (30–40μm, AAMA 2605) għandu reżistenza UV superjuri u żamma tal-kulur għal 20+ ħajja tad-disinn ta 'sena. Għal proġetti ta' awtostradi u ferroviji, PVDF huwa tipikament speċifikat.

Tista 'tipproduċi mudelli ta' perforazzjoni tad-dwana?

Iva. Ibgħatilna tpinġija b'dijametru tat-toqba, żift, mudell, u żona miftuħa. Toqob tondi standard f'arranġament imqassam ta' 60 grad huma l-aktar komuni u l-aktar kost-effettivi. Mudelli personalizzati (slots, kwadri, dekorattivi) huma disponibbli iżda jistgħu jeħtieġu għodda addizzjonali.

Itlob Kwotazzjoni

Ibgħatilna l-ispeċifikazzjonijiet tal-pannelli tiegħek - tip, liga, ħxuna, dimensjonijiet, parametri tal-perforazzjoni, trattament tal-wiċċ, u kwantità. Għal pannelli tad-dwana, ibgħat tpinġija.

GNEE huwa manifattur tal-pannelli tal-aluminju li jforni pannelli tal-barriera tal-ħoss imtaqqbin u ċatti lill-klijenti industrijali u tal-infrastruttura madwar id-dinja. Kwota fi żmien 24 siegħa.

Ikkuntattjana llum.
