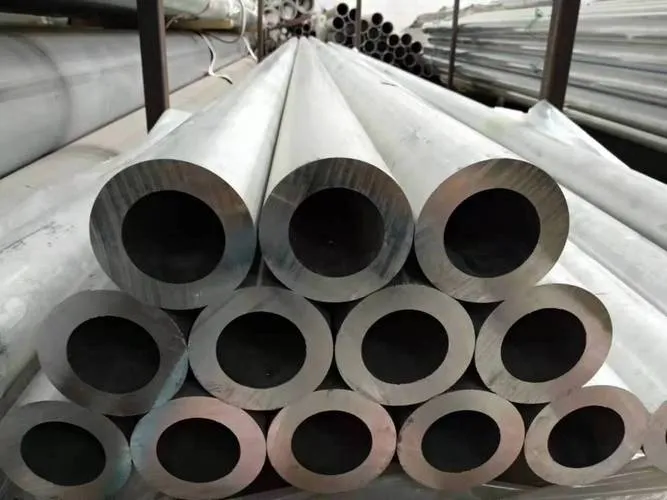

ASTM B241 hija l-ispeċifikazzjoni standard għall-aluminju u aluminju-pajp mingħajr saldatura u tubu estruż mingħajr saldatura maħsuba għal applikazzjonijiet ta 'pressjoni. Id-denominazzjoni 1100 tirreferi għal liga tal-aluminju kummerċjalment pura li fiha minimu ta '99.0% aluminju. It-temper H112 jindika li l-materjal ġie mwebbes bi tensjoni- waqt proċessi ta 'ħidma sħun, bħall-estrużjoni, mingħajr limiti stretti ta' proprjetà mekkanika iżda li jiżguraw stabbiltà affidabbli.
Flimkien, il-pajp mingħajr saldatura tal-aluminju ASTM B241 1100-H112 jagħti konduttività elettrika eċċezzjonali, reżistenza għall-korrużjoni superjuri, u formabbiltà għolja, għalkemm jippossjedi saħħa mekkanika relattivament baxxa.
ASTM B241 vs ASTM B210 għal1100-H112 Pajp ta 'l-aluminju mingħajr saldatura
Meta tfassal pipeline, l-għażla tal-istandard ASTM korrett hija kritika għall-konformità u s-sikurezza. ASTM B241 jkopri speċifikament pajp ta 'l-aluminju mingħajr saldatura u tubu estruż mingħajr saldatura ddisinjati għal trasport ta' fluwidu u applikazzjonijiet strutturali.
Il-maniġers tal-akkwist spiss iħawdu ASTM B241 ma 'ASTM B210 u ASTM B221.
- ASTM B210 tkopri tubi ta 'l-aluminju mingħajr saldatura miġbuda, li jgħaddu minn proċess ta' tpinġija kiesaħ- biex jiksbu tolleranzi aktar stretti u ħitan irqaq, spiss użati fi strumentazzjoni ta 'preċiżjoni.
- ASTM B221 tkopri wajer tal-aluminju estruż, virga, bar, u forom ġenerali, iżda ma tiggarantixxix l-integrità strutturali mingħajr saldatura meħtieġa għal sistemi ta 'fluwidu taħt pressjoni.
Għalhekk, jekk il-proġett tiegħek jinvolvi kimiċi jew gassijiet li jiċċaqilqu taħt pressjoni ħafifa, l-ispeċifikazzjoni mingħajr saldatura ASTM B241 hija obbligatorja biex tevita l-qsim tal-materjal.
Kompożizzjoni Kimika ta '1100 Liga tal-Aluminju
| Element | Kontenut (%) | Deskrizzjoni |
|---|---|---|
| Aluminju (Al) | Iktar minn jew ugwali għal 99.00 | Element primarju, jiżgura konduttività għolja |
| Silikon (Si) | Inqas minn jew ugwali għal 0.95 | Element ta' impurità |
| Ħadid (Fe) | Inqas minn jew ugwali għal 0.95 | Element ta' impurità |
| Ram (Cu) | 0.05 – 0.20 | Ittejjeb ftit is-saħħa |
| Manganiż (Mn) | Inqas minn jew ugwali għal 0.05 | Oligoelement |
| Żingu (Zn) | Inqas minn jew ugwali għal 0.10 | Kontroll tal-impurità |
| Oħrajn (kull wieħed) | Inqas minn jew ugwali għal 0.05 | Elementi residwi |
| Oħrajn (total) | Inqas minn jew ugwali għal 0.15 | Residwi totali |
Din il-purità ta '99.0% tfisser li l-pajp tal-aluminju 1100 ma jistax jissaħħaħ permezz ta' trattament tas-sħana. Madankollu, in-nuqqas ta 'elementi ta' liga tqal jelimina r-riskju ta 'korrużjoni galvanika interna meta l-pajp ikun espost għal kimiċi aggressivi.
Nifhmu t-Temperatura H112 f'Tubu tal-Aluminju Estruż 1100-H112
Fil-metallurġija tal-aluminju, it-temper jiddetermina kif il-metall iġib ruħu taħt stress. Il-"H" tindika kundizzjoni ta' strain-mwebbsa.
Filwaqt li ta 'spiss tista' tara tempers bħal H14 (nofs-iebes) jew H18 (sħiħ-iebes) fil-folji tal-metalli, it-temper H112 huwa uniku għal prodotti estrużi. H112 ifisser li l-pajp akkwista xi twebbis tat-tensjoni direttament mit-temperaturi elevati tal-proċess tal-iffurmar (estrużjoni sħuna). Ma jgħaddix mill-irrumblar kiesaħ-sussegwenti biex tiżdied l-ebusija.
Minħabba li t-temper mhuwiex ikkontrollat b'mod strett bix-xogħol kiesaħ, it-tubu ta 'l-aluminju estruż 1100-H112 jibqa' relattivament artab. Din irtubija tissarraf f'duttilità inkredibbli, li tippermetti lill-fabbrikanti fuq il-post li jgħawġu u jvawru l-pajp faċilment.
Proċess ta 'Manifattura ta' 1100-H112 Pajp ta 'Aluminju Seamless
It-terminu "bla saldatura" jiddetta proċess ta 'manifattura speċifiku u rigoruż.
Biex tipproduċi pajp mingħajr saldatura ASTM B241 veru, billetta solida ta ' l-aluminju ta ' purità għolja- tissaħħan għall-istat tal-plastik tagħha (madwar 400 sa 450 grad Celsius). Minflok ma timbotta l-metall minn die brimba li jaqsam u jer-iwweldja l-aluminju (li joħloq pajp iwweldjat strutturali), il-proċess mingħajr saldatura juża mandrin tat-titqib.
Il-billetta msaħħna hija mtaqqba miċ-ċentru mill-mandrin, u l-muntun idrawliku jimbotta l-metall mill-kavità tad-die. L-aluminju jiċċirkola kontinwament fuq il-mandrin, u jifforma tubu mingħajr ebda ħjata ta 'weldjatura lonġitudinali. Fl-aħħarnett, il-pajp jitkessaħ u jiġġebbed-iddrittat biex jissodisfa speċifikazzjonijiet preċiżi tad-dijametru ta 'barra (OD) u tal-ħxuna tal-ħajt (WT).
Dan il-proċess jiggarantixxi ħxuna tal-ħajt uniformi u jelimina t-tħassir tal-weldjatura, u jiżgura li l-pajp jiflaħ il-frizzjoni u l-pressjoni tal-fluwidu intern b'mod ugwali fuq iċ-ċirkonferenza kollha tiegħu.
Proprjetajiet Mekkaniċi u Fiżiċi tal-pajp mingħajr saldatura tal-aluminju 1100-H112
L-inġiniera jeħtieġu data eżatta biex jikkalkulaw il-pressjonijiet tat-tifqigħ u d-dinamika termali. Hawn taħt huma l-valuri tipiċi għal dan il-grad u temper speċifiku:
| Proprjetà | Valur Tipiku | Karatteristika tal-Inġinerija |
| Qawwa tat-tensjoni | 90 - 110 MPa | Limitu ta 'tensjoni baxx ħafna |
| Qawwa tar-Rendiment | 35 - 50 MPa | Rendimenti faċilment għall-iffurmar kiesaħ |
| Titwil | 20% Minimu | Duttilità tal-liwi pendenti |
| Reżistenza għall-korrużjoni | Eċċellenti | Stabbiltà kimika għolja |
| Konduttività Termali | 220 W/m·K | Trasferiment rapidu tas-sħana |
| Konduttività Elettrika | 59% IACS Minimu | Applikazzjoni elettrika superjuri |
Vantaġġi u Limitazzjonijiet tal-Pipe tal-Aluminju 1100-H112
L-ebda materjal wieħed ma joqgħod għal kull applikazzjoni industrijali. Il-fehim tal-limiti operattivi tal-pajp 1100-H112 jipprevjeni fallimenti ta 'inġinerija għaljin.
Vantaġġi:
- Reżistenza Eċċellenti għall-Ossidazzjoni: Jifforma saff ta 'ossidu rapidu u uniformi li jwaqqaf aktar tħassir atmosferiku jew kimiku.
- Konduttività Termali u Elettrika Għolja: Jagħmilha l-għażla awtomatika għall-iskambjaturi tas-sħana u kompartimenti tal-busbar ta' vultaġġ għoli-.
- Formabilità Superjuri: Tista 'tiġi soġġetta għal tpinġija fil-fond, għażil, u tgħawwiġ tar-radju-issikkat mingħajr ksur.
- Integrità mingħajr saldatura: In-nuqqas ta 'ħjata ta' weldjatura jipprevjeni l-korrużjoni tal-pitting lokalizzata u t-tnixxijiet ta 'pinhole fit-trasport kimiku.
Limitazzjonijiet:
- Qawwa Mekkanika Baxxa: B'saħħa ta 'rendiment ta' bejn wieħed u ieħor 35 MPa, ma tistax tappoġġja tagħbijiet strutturali tqal.
- Mhux Trattabbli bis-Sħana: Ma tistax taħmi jew tixjieħ dan il-pajp biex iżżid l-ebusija tiegħu.
- Limiti ta' Pressjoni: Mhuwiex adattat għal-linji idrawliċi ta' pressjoni għolja jew sistemi ta' vakwu-għoli estremi.
Studju ta' Każ ta' l-Industrija: Tibdil ta' Tubu Iwweldjat b'Pajp Seamless 1100-H112 fl-Ipproċessar Kimiku
Biex turi l-valur tal-ispeċifikazzjoni ASTM B241, ikkunsidra proġett reċenti li jinvolvi impjant tal-ipproċessar kimiku li jimmaniġġja perossidu tal-idroġenu b'konċentrazzjoni baxxa-.
L-impjant oriġinarjament installat tubi tal-aluminju iwweldjati strutturali standard biex jiffranka l-ispejjeż tal-akkwist inizjali. Fi żmien 14-il xahar, is-sistema esperjenzat mikro-tnixxija. It-tim tal-inġinerija tagħna spezzjona s-sezzjonijiet falluti u skopra korrużjoni severa tal-pitting lokalizzata preċiżament tul il-ħjatat tal-weldjatura lonġitudinali. Is-sħana mill-proċess tal-iwweldjar oriġinali kienet bidlet l-istruttura tal-qamħ, u ħolqot punt dgħajjef mikroskopiku biex il-perossidu tal-idroġenu jattakka.
Aħna rrakkomandajna aġġornament immedjat tas-sistema bl-użu ta 'pajp ta' l-aluminju mingħajr saldatura tad-dwana 1100 fornut direttament mill-fabbrika tagħna. Il-purità ta '99.0% tal-liga 1100 ipprovdiet reżistenza kimika totali għall-perossidu, filwaqt li l-proċess ta' estrużjoni mingħajr saldatura elimina kompletament il-vulnerabbiltà tal-ħjata tal-weldjatura-. Barra minn hekk, id-duttilità għolja tat-temper H112 ippermettiet lit-tim tal-installazzjoni tagħhom li jgħawġu l-pajpijiet madwar l-infrastruttura tal-faċilità eżistenti, u tnaqqas il-ħtieġa għal ġonot tal-minkeb mekkaniċi b'40%. Is-sistema issa ilha tnixxija-għal aktar minn erba' snin.
Qed tesperjenza tnixxijiet rikorrenti fil-ħjatat tal-weldjatura tas-sistema tal-pajpijiet attwali tiegħek? Għażla mhux xierqa tal-materjal tista 'twaqqaf il-linja ta' produzzjoni kollha tiegħek. Ibgħatilna l-medja tal-fluwidu tiegħek, il-pressjoni operattiva u l-parametri tat-temperatura. It-tim tekniku tagħna jipprovdi valutazzjonijiet tal-inġinerija b'xejn biex jiddetermina jekk huwiex meħtieġ titjib tal-pajp mingħajr saldatura għall-faċilità tiegħek.
Itlob Valutazzjoni Teknika Ħieles
Jagħżlu Bejn Tubi Estrużi 1100-H112, 3003-H14, u 6061-T6
Meta jinnavigaw l-ispiża tat-tubu mingħajr saldatura 1100 vs. 6061 u r-rekwiżiti tal-applikazzjoni, il-maniġers tal-akkwist iridu jqabblu l-liga mal-ambjent.
- Agħżel 1100-Pajp mingħajr saldatura H112 jekk: Qed tiċċaqlaq kimiċi sensittivi, teħtieġ pajp 1100 tal-aluminju ta 'grad tal-ikel għat-trasferiment tal-fluwidu sanitarju, jew teħtieġ konduttività termali massima għal kolji tal-iskambjatur tas-sħana.
- Agħżel 3003-H14 Welded Pipe jekk: Għandek bżonn pajp industrijali għal skopijiet ġenerali b'20% aktar saħħa minn 1100, u l-baġit tiegħek huwa strett.
- Agħżel 6061-T6 Extruded Tube jekk: Il-proġett tiegħek jinvolvi tagħbijiet strutturali tqal, pnewmatika bi pressjoni għolja, jew jeħtieġ kamini u magni CNC ta 'preċiżjoni.
- Agħżel 5052-H32 Marine Tube jekk: In-netwerk tal-pajpijiet se jkun espost direttament għal ilma mielaħ jew ambjenti tal-baħar tqal.
