Il-pajp ta 'l-aluminju 5083 jintuża ħafna fi strutturi offshore minħabba r-reżistenza eċċellenti tiegħu għall-korrużjoni ta' l-ilma baħar, il-proporzjon ta 'qawwa għolja-għall--piż, u l-iwweldjar superjuri. Bħala liga ta' grad tal-baħar mhux-is-sħana-ttrattata-, taħdem b'mod affidabbli f'ambjenti ħarxa tal-baħar mingħajr kisjiet tqal, u tagħmilha l-materjal ideali għal pjattaformi offshore, pajpijiet li jkessħu l-ilma baħar, u komponenti strutturali krijoġeniċi.
Id-disinn u l-akkwist ta’ materjali għall-inġinerija offshore huwa eżerċizzju fil-ġestjoni tar-riskju. Materjali utilizzati f'rigs taż-żejt, farms tar-riħ lil hinn mix-xtut, u terminals tal-baħar jiffaċċjaw attakki bla waqfien minn ilma mielaħ rikk tal-klorur-, tagħbijiet estremi tar-riħ, u għeja dinamika tal-mewġ. L-azzar tal-karbonju jeħtieġ manutenzjoni kostanti u għalja biex jipprevjeni s-sadid, filwaqt li l-aluminju industrijali standard jiddegrada malajr permezz ta 'pitting.
Biex issolvi dawn l-isfidi tal-inġinerija, periti navali u inġiniera offshore jispeċifikaw 5083 pajp tal-aluminju. Din il-gwida teknika tkisser il-vantaġġi kimiċi, il-proprjetajiet mekkaniċi, l-applikazzjonijiet eżatti tal-industrija, u l-benefiċċji totali taċ-ċiklu tal-ħajja tal-użu tal-aluminju 5083 fi strutturi offshore.
X'inhu5083 Pajp tal-Aluminju?
Biex nifhmu l-prestazzjoni tiegħu offshore, irridu nevalwaw il-metallurġija bażi tal-liga 5083.
5083 aluminju jappartjeni għas-serje 5xxx. L-element primarju tal-liga tiegħu huwa manjesju (Al-Mg), tipikament fih bejn 4.0% u 4.9% manjesju. Din il-kompożizzjoni kimika speċifika tikklassifikaha bħala liga ta' l-aluminju kontra-sadid ta'{-saħħa-saħna-ttrattata. Is-saħħa tagħha hija derivata purament mit-tisħiħ tas-soluzzjoni solida u t-twebbis tar-razza (xogħol kiesaħ), mhux mit-tixjiħ termali.
Minħabba li l-ambjent tal-baħar jeħtieġ stabbiltà materjali assoluta, 5083 pajp tal-aluminju jiġu pproċessati f'temperaturi speċifiċi tal-baħar-:
- H111: Ittemprat u kemmxejn strain-imwebbes waqt l-iffurmar. Duttili ħafna.
- H116: Strein-mwebbsa b'kontrolli speċifiċi tat-temperatura biex tirreżisti l-korrużjoni tat-tqaxxir.
- H321: Strain-imwebbes u stabbilizzat termalment biex tiġi evitata l-korrużjoni intergranulari.
Rekwiżiti Materjali Ewlenin għal Strutturi Offshore
Qabel ma jitqabblu l-materjali, huwa meħtieġ li jiġi stabbilit liema struttura offshore fil-fatt teħtieġ biex tgħix ħajja ta 'disinn ta' 25 sena.
- Reżistenza severa għall-klorur: L-ilma baħar u l-isprej tal-melħ jaġixxu bħala elettroliti kostanti, u jaċċelleraw il-korrużjoni galvanika u pitting.
- Qawwa Għolja ta 'Rendiment u Limitu ta' Għeja: Pjattaformi offshore huma dinamiċi. Huma flex taħt impatti tal-mewġ u wind shear. Il-pajpijiet għandhom jassorbu din l-għeja mingħajr ma jinkisru.
- Weldability tal-Fabbrikazzjoni Tqila: L-istrutturi offshore jeħtieġu assemblaġġi wweldjati massivi. Il-materjal għandu jżomm l-integrità strutturali tiegħu fiż-Żona Affettwata tas-Sħana-(HAZ) wara l-iwweldjar.
- Tnaqqis tal-Piż ta 'fuq: Kull tunnellata żejda ta' pajpijiet ta 'l-azzar 'il fuq mil-linja ta' l-ilma tgħolli ċ-ċentru tal-gravità tal-pjattaforma, u teħtieġ pedamenti aktar massivi taħt il-baħar. Materjali ħfief inaqqsu l-ispiża tal-kostruzzjoni tal-pjattaforma kollha.
Għaliex Agħżel 5083 Pajp tal-Aluminju għall-Inġinerija tal-Baħar?
Il-liga 5083 tindirizza direttament ir-rekwiżiti stretti elenkati hawn fuq, u tipprovdi ħames vantaġġi distinti ta 'inġinerija.
Reżistenza mhux imqabbla għall-ilma baħar
Il-kontenut għoli ta 'manjeżju jippermetti li l-aluminju 5083 jifforma b'mod naturali saff ta' ossidu dens u stabbli li immedjatament isewwi lilu nnifsu meta jinbarax. Huwa reżistenti ħafna għall-korrużjoni tal-ħofor u xquq fl-ilma baħar mhux maħdum, u jelimina l-ħtieġa għal kisjiet epossidiċi għaljin jew sistemi ta 'protezzjoni katodika.
Proporzjon ta' Qawwa Għolja-għall--Piż
5083 jagħti saħħa strutturali komparabbli ma 'l-azzar ħafif standard iżda f'madwar wieħed-terz tal-piż (2.66 g/cm³ vs 7.85 g/cm³). Is-sostituzzjoni tal-pajpijiet tal-azzar b'5083 tnaqqas b'mod sinifikanti t-tagħbija ta 'fuq tal-pjattaforma offshore, u ttejjeb l-istabbiltà ġenerali.
Superjuri Kif-Prestazzjoni Iwweldjati
Minħabba li 5083 huwa liga li ma tittrattax-sħana-, is-sħana mill-iwweldjar MIG jew TIG ma teqredx it-temper tal-linja bażi tagħha. Iżomm effiċjenza konġunta eċċellenti u ma teħtieġ l-ebda trattament tas-sħana ta' wara-weldjatura, li tissimplifika l-fabbrikazzjoni u t-tiswija offshore.
Stabbiltà Strutturali Taħt Għeja
5083 juri reżistenza eċċellenti għall-għeja. Iżomm l-integrità strutturali tiegħu taħt it-tagħbija ċiklika kontinwa kkawżata mill-mewġ tal-oċeani u l-makkinarju li jdur.
Prestazzjoni Krijoġenika Eċċezzjonali
B'differenza mill-azzar tal-karbonju, li jsir fraġli perikoluż f'temperaturi tal-iffriżar, l-aluminju 5083 fil-fatt jiżdied fis-saħħa tat-tensjoni u ta 'rendiment hekk kif it-temperaturi jinżlu, mingħajr ma jitlef it-toughness tiegħu. Dan jagħmilha l-materjal tal-pajpijiet ewlieni għall-ipproċessar tal-Gass Naturali Likwifikat (LNG) offshore.
Proprjetajiet Mekkaniċi ta '5083 H321 Tubu ta' l-Aluminju
Id-dejta iebsa hija meħtieġa għall-kalkoli tat-tagħbija strutturali offshore. It-tabella hawn taħt tiddeskrivi l-proprjetajiet mekkaniċi tipiċi għal pajp estruż 5083 skont ASTM B241.
| Proprjetà Mekkanika | Valur Tipiku | Impatt tal-Inġinerija |
| Qawwa tat-tensjoni | 290 – 350 MPa | Limitu aħħari għoli ta 'falliment għas-sikurezza strutturali. |
| Qawwa tar-Rendiment | 215 – 260 MPa | Reżistenza għolja għal deformazzjoni permanenti taħt tagħbijiet idrostatiċi. |
| Titwil | 10% – 16% | Duttilità suffiċjenti biex tassorbi l-impatti tal-baħar mingħajr snapping. |
| Densità | 2.66 g/ċm³ | Tnaqqis drastiku tal-piż meta mqabbel mal-azzar. |
| Reżistenza għall-korrużjoni | Eċċellenti | Jgħaddi mill-ittestjar rigoruż tal-baħar ASTM G66 u G67. |
Studju ta' Każ fid-Dinja reali-: Sistemi ta' Tkessiħ ta' Turbini tar-Riħ lil hinn mix-xtut
Deċiżjonijiet ta 'akkwist fl-inġinerija offshore ħafna drabi jiffokaw biss fuq il-prezz tax-xiri inizjali, u jinjora l-Ispiża Totali ta' Sjieda (TCO).
Kuntrattur tal-farms tar-riħ lil hinn mix-xtut inizjalment speċifika pajpijiet tal-azzar tal-karbonju miksija għas-sistemi interni tat-tkessiħ tal-ilma baħar tat-torrijiet tat-turbini tagħhom. Fi żmien tliet snin, il-kisi protettiv fallew minħabba frizzjoni tal-fluwidu intern u sprej tal-melħ estern. L-azzar beda jissadid ħafna, u rriskja l-imblukkar tas-sistema u kien jeħtieġ ekwipaġġ ta 'manutenzjoni offshore għali ħafna biex jissostitwixxi l-pajpijiet.
It-tim tal-inġinerija kkonsulta lill-metallurgists tagħna u waħħal it-turbini mill-ġdid bl-użu ta 'pajpijiet tal-aluminju 5083 H321 mingħajr saldatura. L-aluminju ma kien jeħtieġ ebda kisja interna jew esterna. Is-saff ta ' l-ossidu naturali jipprevjeni l-korrużjoni kollha ta ' l-ilma baħar. Barra minn hekk, il-pajpijiet tal-aluminju ħfief kienu ħafna aktar faċli u aktar mgħaġġla għall-ekwipaġġ offshore biex jinstallaw ġewwa t-torrijiet tat-turbini ristretti. Iċ-ċiklu ta 'manutenzjoni ġie eliminat kompletament, u b'hekk l-operatur iffranka mijiet ta' eluf ta 'dollari matul iċ-ċiklu tal-ħajja tat-turbina.
Qed tevalwa materjali għal proġett offshore u qed tipprova tibbilanċja l-ispejjeż bil-quddiem ma' responsabbiltajiet ta' manutenzjoni-fit-tul? Tirriskjax falliment strutturali prematur. Ikkuntattja lit-tim tagħna tal-inġinerija tal-baħar illum għal analiżi tal-Ispejjeż taċ-Ċiklu tal-Ħajja (LCC) b'xejn. Nistgħu nipprovdu kampjuni ċċertifikati tal-pajpijiet tal-aluminju 5083 u dokumentazzjoni sħiħa DNV/ABS biex tappoġġja l-proċess tal-approvazzjoni tad-disinn tiegħek.

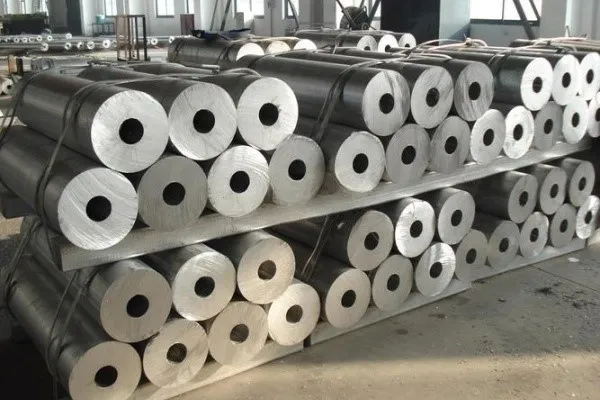

Applikazzjonijiet Offshore Tipiċi għal 5083 Pajpijiet Estrużi
Il-versatilità tal-aluminju 5083 tfisser li huwa utilizzat f'żoni multipli ta 'installazzjoni offshore.
Strutturi ta' Pjattaforma Offshore
Użat għal gverti tal-ħelikopters (helidecks), poġġamani tas-sigurtà, irfid strutturali, u passaġġi. It-tnaqqis fil-piż hawnhekk jolqot direttament il-kapaċità f'wiċċ l-ilma meħtieġa tas-sistemi ta' produzzjoni f'wiċċ l-ilma (FPSO).
Sistemi ta' Pajpijiet tal-Ilma Baħar
Użat b'mod estensiv għall-mejns tal-ilma tan-nar, iċ-ċirkolazzjoni tal-ilma tas-saborra, u sistemi ta 'tkessiħ tat-tagħmir fejn l-ilma baħar mhux ipproċessat jiġi ppumpjat direttament mill-pajpijiet.
Enerġija mir-riħ lil hinn mix-xtut
Strutturi interni ta 'appoġġ tat-torri, protezzjoni tal-kondjuwit tal-kejbil, u linji tat-tkessiħ. Ir-rekwiżit ta 'manutenzjoni baxx huwa kritiku għal turbini tar-riħ mingħajr ekwipaġġ.
LNG u Tagħmir tal-Enerġija
Minħabba t-toughness krijoġeniku eċċezzjonali tiegħu, il-pajpijiet 5083 jintużaw biex jittrasportaw Gass Naturali Likwifikat (-162 grad) bejn unitajiet ta 'proċessar u tankijiet ta' ħażna fuq terminals offshore.
Għaliex 5083 Tegħleb l-Alternattivi
Biex tiġi żgurata l-integrità strutturali f'ambjenti offshore u tal-baħar, il-maniġers tal-akkwist għandhom jifhmu kif 5083 pajp tal-aluminju jitqabbel ma 'materjali tradizzjonali.
Tqabbil tal-pajp tal-aluminju 5083 vs il-pajp tal-azzar tal-karbonju
| Proprjetà | 5083 Pajp tal-Aluminju | Pajp tal-Azzar tal-Karbonju |
|---|---|---|
| Piż | Ħfief | Tqil |
| Korrużjoni tal-Ilma Baħar | Eċċellenti (saff ta' ossidu li jipproteġi lilu nnifsu) | Fqira ħafna (jeħtieġ kisi) |
| Rekwiżit ta' Manutenzjoni | Baxxa ħafna | Għoli (żebgħa mill-ġdid u tiswija frekwenti) |
| Prestazzjoni Krijoġenika | Eċċellenti | Fqir (jsir fraġli) |
| Spiża taċ-ċiklu tal-ħajja | T'isfel | Ogħla |
Konklużjoni:
L-azzar tal-karbonju jista 'jkollu spiża inizjali aktar baxxa, iżda l-pajp tal-aluminju 5083 joffri spiża totali taċ-ċiklu tal-ħajja b'mod sinifikanti aktar baxx, speċjalment f'applikazzjonijiet fit-tul-offshore.
Tqabbil 5083 vs 6061 Pajp tal-Aluminju għall-Użu tal-Baħar
| Proprjetà | 5083 Aluminju | 6061 Aluminju |
|---|---|---|
| Reżistenza għall-Korrużjoni tal-Baħar | Eċċellenti | Moderat (suxxettibbli għal pitting) |
| Post-Qawwa tal-Iwweldjar | Żamma għolja | Telf sinifikanti ta 'saħħa |
| Adattabbiltà Offshore | Ideali (liga primarja tal-baħar) | Limitat (ambjenti mhux-kritiċi, niexfa) |
Konklużjoni:
6061 huwa liga strutturali ta'-għan ġenerali, filwaqt li 5083 hija mfassla speċifikament għal ambjenti tal-baħar.
5083 hija l-għażla preferuta għal applikazzjonijiet kritiċi offshore u tal-bini tal-vapuri.
Standards, Ċertifikazzjonijiet, u Għażla tal-Inġinerija
Meta tispeċifika pajp ta 'l-aluminju 5083 għal użu offshore, il-materjal għandu jikkonforma ma' standards regolatorji stretti.
- ASTM B241: Speċifikazzjoni standard għal pajp ta 'l-aluminju mingħajr saldatura u tubu estruż.
- EN AW-5083: L-istandard ekwivalenti Ewropew.
- Ċertifikazzjonijiet tal-Baħar: Proġetti offshore kritiċi jeħtieġu materjal iċċertifikat minn Soċjetajiet ta 'Klassifikazzjoni bħal DNV, ABS, jew Lloyd's Register.
Gwida tal-Għażla għall-Akkwist:
Jekk il-proġett tiegħek jenfasizza l-immersjoni fl-ilma fond-u reżistenza estrema għall-korrużjoni, speċifika t-temper H116.
Jekk il-proġett tiegħek jenfasizza l-istabbiltà strutturali fit-tul-taħt tagħbijiet marittimi dinamiċi, speċifika t-temper H321.
Il-Fornitur Ċertifikat tiegħek għal Soluzzjonijiet tal-Aluminju Offshore
L-akkwist ta 'materjali għall-inġinerija offshore jeħtieġ fornitur li jifhem in-natura bla maħfra tal-oċean. It-twassil ta' aluminju ta' grad industrijali-meta tkun meħtieġa ċertifikazzjoni ta' grad-marin se jwassal għal spezzjonijiet falluti u dewmien katastrofiku tal-proġett.

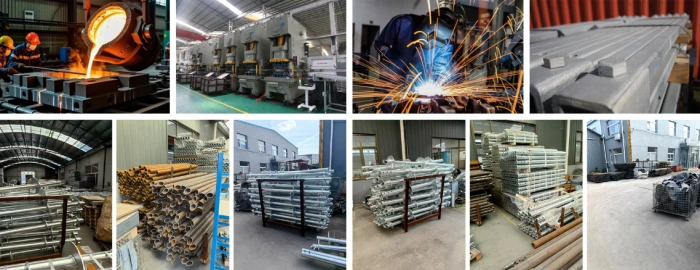

Aħna noperaw bħala fornitur globali ta'-aluminju tal-baħar ta' prestazzjoni għolja. Aħna nipprovdu 5083 pajpijiet tal-aluminju manifatturati strettament skont l-istandards ASTM B241. Aħna nappoġġaw ordnijiet f'diversi tempers tal-baħar, inklużi H111, H116, u H321, b'approvazzjonijiet disponibbli minn soċjetajiet ta 'klassifikazzjoni ewlenin bħal DNV u ABS. Noffru firxa komprensiva ta' dijametri ta' barra personalizzati (OD), ħxuna tal-ħitan (WT), u servizzi maqtugħin-għal-tul biex jaqblu mal-blueprints eżatti tiegħek offshore.
