GNEE tipprovdi pjanċa tal-aluminju 5083 H111 f'daqsijiet tal-istokk minn 10 mm sa 40 mm f'2000 x 6000 mm- liga tal--grad Al-Mg tal-baħar bl-ogħla saħħa fost gradi tal-aluminju mhux-sħana-ttrattati, saħħa miżmuma wara l-iwweldjar, u formabbiltà eċċellenti għall-liwi u l-fabbrikazzjoni tat-tank. Bi 18-il sena ta 'esperjenza ta' esportazzjoni tal-aluminju, GNEE tappoġġja MOQ flessibbli għal ordnijiet ta 'prova u ġirjiet bl-ingrossa, vapuri b'Ċertifikati tat-Test tal-Mitħna EN 10204 3.1, u tirranġa ippakkjar tal-esportazzjoni tal-baħar-denja.
Ikseb kwotazzjoni tal-pjanċa 5083 H111 - ipprezzar, ħin taċ-ċomb u ċertifikat tal-mitħna →
X'inhu 5083 H111 Aluminum Plate
Pjanċa tal-aluminju 5083 H111 hija liga ta' Al-Mg (aluminju-manjeżju) li ma tistax -sħana-ttrattata f'kondizzjoni mwebbsa ħafifa-. Jappartjeni għal-ligi tal-aluminju tas-serje 5000-, li fihom il-manjeżju huwa l-element primarju tal-liga u l-liga ma tistax tissaħħaħ bit-tkessiħ u t-tixjiħ - is-saħħa ġejja minn xogħol kiesaħ (strain hardening) fil-mitħna.
Id-denominazzjoni tat-temper "H111" tkisser kif ġej: l-ewwel "H" tindika t-twebbis tar-razza bħala l-mekkaniżmu ta 'tisħiħ; "11" tindika grad speċifiku ta 'xogħol kiesaħ li jqiegħed il-pjanċa bejn ittemprat kompletament (O) u minimu sħiħ H11; it-trailing "1" jindika li l-pjanċa rċeviet twebbis ta' xogħol ħafif addizzjonali waqt operazzjonijiet ta' ċċattjar jew livellar iżda ma tilħaqx is-saħħa minima meħtieġa għal temper H11 sħiħ. Fil-prattika dan jagħti lil 5083 H111 l-ogħla duttilità u formabilità fost it-tempera 5083 maħduma, bl-ispiża ta 'tensjoni aktar baxxa u saħħa ta' rendiment minn H116 jew H321.
Il-pjanċa 5083 tintuża fejn għandhom jikkoeżistu saħħa għolja, weldjabbiltà u reżistenza għall-korrużjoni: bwieq u gverti tal-baħar, tankijiet LNG u krijoġeniċi, tankers tat-triq u tal-ferrovija, tankijiet taħt pressjoni, pannelli tal-karozzi u kompartimenti tal-batteriji EV, u fabbrikazzjoni strutturali f'impjanti kimiċi.
Kompożizzjoni Kimika
Il-limiti tal-kompożizzjoni jsegwu ASTM B209 u EN 573-3, li huma allinjati għal din il-liga. Il-valuri huma fil-mija tal-piż; "massimu"=limitu ta' fuq biss, firxiet=minimu-massimu.
| Element | Min % | Massimu % | Rwol / Funzjoni |
|---|---|---|---|
| Manjeżju (Mg) | 4.0 | 4.9 | Element ta' tisħiħ primarju permezz ta' tisħiħ ta'-soluzzjoni solida; imexxi wkoll ir-reżistenza għall-korrużjoni tal-ilma baħar. |
| Manganiż (Mn) | 0.40 | 1.00 | Ittejjeb is-saħħa tat-tensjoni, it-toughness u l-weldjabbiltà; jirfina l-istruttura tal-qamħ. |
| Kromju (Cr) | 0.05 | 0.25 | Stabbilizza l-istruttura tal-qamħ u jinibixxi r-rikristallizzazzjoni; jgħolli r-reżistenza tal--korrużjoni-x-xquq. |
| Ħadid (Fe) | - | 0.40 | Impurità kkontrollata; Fe żejjed jifforma intermetalliċi fraġli. |
| Silikon (Si) | - | 0.40 | Impurità kkontrollata; Si eċċess inaqqas id-duttilità wara l-iwweldjar. |
| Ram (Cu) | - | 0.10 | Deliberatament jinżammu baxxi biex jimminimizzaw ir-riskju ta 'korrużjoni galvanika u intergranulari. |
| Żingu (Zn) | - | 0.25 | Impurità kkontrollata; jipproteġi l-bilanċ kontra l--korrużjoni. |
| Titanju (Ti) | - | 0.15 | Raffinatur tal-qamħ miżjud waqt l-ikkastjar. |
| Oħrajn, kull wieħed | - | 0.05 | Limitu għal kull-element-varju. |
| Oħrajn, totali | - | 0.15 | Kap totali mixxellanji. |
| Aluminju (Al) | - | Bilanċ | Metall bażiku. |
Proprjetajiet Mekkaniċi
Limiti mekkaniċi jiddependu fuq temper. Għal pjanċa 5083-H111, valuri minimi għal ASTM B209 / B241 (sa 200 mm ħxuna) u valuri tipiċi għall-firxa ta 'ħxuna fornuta huma elenkati hawn taħt.
| Temperament | UTS (MPa / ksi) | Rendiment Rp0.2 (MPa / ksi) | Titwil A50 (%) | Ebusija Brinell (HB) |
|---|---|---|---|---|
| O (Ttemprat) | 275–350 / 40–51 | 125–200 / 18–29 | Iktar minn jew ugwali għal 14 | ≈ 70 |
| H111 (dan il-prodott) | Akbar minn jew ugwali għal 275 / 40 | Akbar minn jew ugwali għal 125 / 18 | Iktar minn jew ugwali għal 12 | ≈ 75–90 |
| H112 (kif iffabbrikat) | Akbar minn jew ugwali għal 270 / 39 | Akbar minn jew ugwali għal 110 / 16 | Iktar minn jew ugwali għal 12 | ≈ 75–90 |
| H32 (razza-imwebbsa + stabbilizzata) | 305–380 / 44–55 | Iktar minn jew ugwali għal 215 / 31 | Akbar minn jew ugwali għal 10 | ≈ 90–100 |
| H116 (baħar-ottimizzat) | 305–385 / 44–56 | Iktar minn jew ugwali għal 215 / 31 | Akbar minn jew ugwali għal 10 | ≈ 95–105 |
| H321 (stabbilizzat) | 305–385 / 44–56 | 215–295 / 31–43 | Akbar minn jew ugwali għal 10 | ≈ 95–105 |
Proprjetajiet Fiżiċi u Termali
| Proprjetà | Valur (metriku) | Valur (imperjali) | Noti |
|---|---|---|---|
| Densità | 2.66 g/ċm³ | 0.0961 lb/in³ | Madwar wieħed-terz tal-piż tal-azzar strutturali. |
| Firxa tat-tidwib | 574–638 grad | 1065–1180 grad F | Solidus–liquidus approssimattiv. |
| Modulu elastiku (tensjoni) | 70.3 GPa | 10.2 × 10&sup6; psi | Fi 20 grad / 68 grad F. |
| Modulu ta' qirq | 26.4 GPa | 3.83 × 10&sup6; psi | Fi 20 grad / 68 grad F. |
| Proporzjon ta' Poisson | 0.33 | - | Tipiku għal-ligi ta' Al-Mg. |
| Konduttività termali | 120 W/m·K | 69.4 Btu·in/(hr·ft²· grad F) | F'25 grad / 77 grad F. |
| Reżistività elettrika | 0.58 × 10−6 Ω·m | 22.8 × 10−6 Ω·in | F'20 grad; konduttività tal-volum madwar 29% IACS. |
| Koeffiċjent ta 'espansjoni termali (20-100 grad) | 23.8 µm/m· grad | 13.2 × 10−6 in/in· grad F | CTE medju f'din il-medda. |
| Kapaċità speċifika tas-sħana | 900 J/kg·K | 0.215 Btu/(lb· grad F) | Approssimattiv, 0-100 grad. |
| Temperatura massima tas-servizz kontinwu | 65 grad | 149 grad F | Fuq dan, 5083 huwa suxxettibbli għal stress-cracking tal-korrużjoni u m'għandux jiġi speċifikat. |
Tabella tal-ispeċifikazzjonijiet tal-pjanċa tal-aluminju 5083 H111
5083 H111 pjanċa fl-istokk GNEE hija fornuta għad-dimensjonijiet hawn taħt. Il-pjanċi kollha huma 2000 mm wiesgħa u 6000 mm twal, bis-sitt varjanti tal-ħxuna elenkati. Il-ħxuna tal-pjanċa hija magħżula biex taqbel ma' skantlings strutturali u tat-tank-trakkijiet; ħxuna tad-dwana minn 6 mm sa 300 mm huma disponibbli fuq inkjesta.
| Liga | Temperament | Ħxuna (mm / pulzieri) | Wisa' (mm / pulzieri) | Tul (mm / pulzieri) | Użu tipiku ta 'din il-ħxuna |
|---|---|---|---|---|---|
| 5083 | H111 | 12 / 0.472 | 2000 / 78.7 | 6000 / 236.2 | Pannelli tal-baħar ħfief, ħitan tar-ras tat-tank-trakk, rinfurzar tal-karozzi. |
| 5083 | H111 | 20 / 0.787 | 2000 / 78.7 | 6000 / 236.2 | Kisi tal-ġenb tal-buq, kisi tal-gverta, qxur tat-tank LNG. |
| 5083 | H111 | 20 / 0.787 | 2000 / 78.7 | 6000 / 236.2 | (Dplikat tal-istokk, jinżamm għal kunsinna mgħaġġla fuq ordnijiet ripetuti.) |
| 5083 | H111 | 40 / 1.575 | 2000 / 78.7 | 6000 / 236.2 | Pjanċa tqila tal-buq, membri trasversali tax-chassis tal-vettura, strutturi offshore. |
| 5083 | H111 | 30 / 1.181 | 2000 / 78.7 | 6000 / 236.2 | Paratiji, rinforzi strutturali, ħitan tal-ġenb tal-karozzi tal-ferroviji-. |
| 5083 | H111 | 25 / 0.984 | 2000 / 78.7 | 6000 / 236.2 | Reċipjenti ta' pressjoni, qxur ta' tank ta'-ħxuna tan-nofs, superstrutturi tal-gverta. |
| Attribut | Speċifikazzjoni |
|---|---|
| Standard | ASTM B209 / B209M, EN 485-2, EN 573-3, GB/T 3880.2 |
| Tolleranza tal-ħxuna | Isegwi ASTM B209 (tipiku ± 0.05 mm għal gauge 2-5 mm; ± 0.08 mm għal gauge 5-8 mm; tolleranza usa 'għal pjanċa eħxen għal kull standard). |
| Tolleranza tal-wisa ' | 0 sa +3 mm (stokk tipiku tal-pjanċa). |
| Pjanità | Inqas minn jew ugwali għal 3 mm għal kull metru ta' tul (pjanċa standard); imtejba fuq inkjesta. |
| Finitura tal-wiċċ | Finitura tal-mitħna (standard); brushed, anodized, checkered, film tal-PVC fuq talba. |
| Kondizzjoni tat-tarf | Tarf tal-mitħna (standard); qasma jew tarf deburred fuq talba. |
| Traċċabilità | Numru tas-sħana, MTC 3.1 skont EN 10204, ċertifikati fakultattivi tas-soċjetà tal-klassi (DNV, BV, LR, ABS, CCS). |
| Ippakkjar | Pallets tal-injam ISPM 15, film VCI + protetturi tat-tarf, strapping tal-azzar, ippakkjar tal-esportazzjoni li jiflaħ għall-baħar. |
| Daqsijiet tad-dwana | Wisa 'sa 2650 mm u tul sa 12000 mm disponibbli fuq inkjesta (mhux-standard). [Biex tiġi kkonfermata: għal kull inkjesta.] |
Trattament tas-Sħana u Gwida tat-Temperatura
5083 huwa amhux-sħan-kurabbliLiga ta' Al-Mg. B'differenza 6061 jew 7075, ma jistax jissaħħaħ permezz ta 'trattament tas-sħana tas-soluzzjoni u tixjiħ artifiċjali. It-temperaturi kollha 5083 huma prodotti b'irrumblar ikkontrollat (xogħol kiesaħ) u, għat-temperaturi tal-baħar ta'-saħħa ogħla, stabbilizzazzjoni ta'-temperatura baxxa.
| Temperament | Proċess | Parametri tipiċi |
|---|---|---|
| O (Ttemprat) | Ittemprar sħiħ | Saħħan għal madwar 345 grad / 650 grad F, żomm, kessaħ bil-mod biex tneħħi x-xogħol-ebusija. |
| H111 | Hot roll + ikkontrollat cold roll għal tnaqqis żgħir + iċċattja/iddritta | Tnaqqis tal-kesħa miżmuma intenzjonalment taħt il-minimu H11; l-iċċattjar tad-dawl finali jżid ammont żgħir ta 'ebusija tar-razza (it-trailing "1" f'H111). |
| H112 | Hot roll b'temperatura kkontrollata tal-irfinar | Ebda xogħol kiesaħ intenzjonat; proprjetajiet mit-temperatura tal-ħruġ-sħun biss. |
| H32 / H34 | Cold roll + stabilizzazzjoni ta'-temperatura baxxa | Stabbilizzazzjoni tipikament 120-150 grad / 250-300 grad F għal 1-3 sigħat biex tevita t-twebbis tal-età f'temperatura tas-servizz. |
| H116 | Strain-imwebbes minn temperatura ogħla minn H32, imbagħad stabbilizzat għal servizz marittimu | Stabbilizzazzjoni 120-150 grad / 250-300 grad F għal diversi sigħat; korrużjoni intergranulari ttestjata skont ASTM G66. |
| H321 | Strain-imwebbes imbagħad stabbilizzat termomekkanikament | L-istess bħal H116 iżda bl-użu ta 'rotta ta' pproċessar ta 'mitħna differenti; it-tnejn jikkwalifikaw għall-klassifikazzjoni tal-baħar. |
Denominazzjonijiet Ekwivalenti
| Korp Standard | Denominazzjoni |
|---|---|
| AA (Assoċjazzjoni tal-Aluminju, l-Istati Uniti) | 5083 |
| UNS (USA) | A95083 |
| EN (Ewropa, numeriku) | EN AW-5083 |
| EN (Ewropa, simbolu kimiku) | AlMg4.5Mn0.7 |
| DIN (il-Ġermanja, wirt) | AlMg4.5Mn (Materjal 3.3547) |
| JIS (Ġappun) | A5083 (per JIS H 4000 / H 4040) |
| GB (Ċina) | 5083 (għal kull GB/T 3190; wirt LF4) |
| ISO | AlMg4.5Mn0.7 (per ISO 209-1) |
| AFNOR (Franza) | A-G4.5Mn |
| BS (UK) | 5083 / N8 (għal BS 1470) |
| UNI (l-Italja) | P-AlMg4.4 |
5083 H111 pjanċa tal-aluminju Reżistenza għall-Korrużjoni
5083 għandu l-aħjar reżistenza ġenerali għall-korrużjoni minn kwalunkwe liga tal-aluminju mhux-is-sħana-ttrattata f'servizz marittimu. Ir-reżistenza f'ħames ambjenti hija mqassra hawn taħt.
| Ambjent | 5083 H111 Imġieba |
|---|---|
| Atmosferiku (industrijali / rurali) | Eċċellenti. Jifforma film ta 'ossidu passiv stabbli; ebda kisja protettiva meħtieġa għall-biċċa l-kbira tal-esponimenti. |
| Baħar (ilma baħar kontinwu, sprej tal-melħ) | Reżistenza eċċellenti ġenerali u pitting. Għal servizz kritiku ta'-immersjoni u tqaxxir fit-tul-, speċifika H116 jew H321 (termo-stabbilizzat mekkanikament); H111 huwa użat ħafna għall-buq u l-pjanċa tal-gverta fejn ir-riskju SCC huwa mmaniġġjat mid-disinn. |
| Galvaniku (kuntatt ma 'metalli differenti) | Sensittivi għal kuntatt dirett mar-ram, liegi tar-ram u azzar tal-karbonju fl-ilma mielaħ. Uża najlon, gomma jew woxers ta 'iżolament epoxy u kisi ta' barriera; qatt ma ħalli l-pajpijiet tar-ram ixxotta fuq pjanċa tal-aluminju. |
| Stress-cracking tal-korrużjoni (SCC) | Suxxettibilità SCC baxxa f'H111 minħabba stress residwu aktar baxx. Għal tagħbija tensili sostnuta 'l fuq minn ~ 65 grad / 149 grad F, ir-riskju SCC jogħla u H116 / H321 għandhom jiġu speċifikati. |
| Kompatibilità tal-wiċċ-finitura | L-anodizzar huwa possibbli iżda l-ligi ta' Mg-għonja għandhom it-tendenza li jipproduċu kuluri griż aktar milli dekorattivi; kisi tat-trab, PVDF u sistemi ta' żebgħa ta' grad-marin jaderixxu sew fuq pjanċa-trattata minn qabel kif suppost. |
Fabbrikazzjoni
Iwweldjar.5083 H111 huwa kklassifikat fost il-ligi tal-aluminju l-aktar iwweldjati għall-fabbrikazzjoni strutturali. Jintużaw kemm TIG (GTAW) kif ukoll MIG (GMAW). Żewġ wajers tal-mili jkopru kważi kull applikazzjoni:
ER5356- l-għażla standard għall-iwweldjar ġenerali tal-baħar u strutturali. Weld metall UTS tipikament 240-290 MPa. Duttilità tajba, taqbila tajba tal-kulur wara l-anodizzar.
ER5183- preferut għal pjanċa eħxen u ġonot iwweldjati li għandhom jaqblu mal-5083 saħħa tat-tensjoni tal-metall prinċipali aktar mill-qrib. Weld metall UTS tipikament 270-310 MPa.
Għal temperaturi tas-servizz 'il fuq minn 65 grad / 149 grad F, xi kultant jintuża ER5556 (l-ogħla saħħa tat-tlieta), iżda bl-ispiża tad-duttilità. Doleuża fillers 4xxx-serje fuq 5083 - il-metall tal-weldjatura li jirriżulta huwa anodiku għall-metall prinċipali u jaċċellera l-korrużjoni.
L-iwweldjat 5083 iżomm madwar 85–95% tas-saħħa tal-metall parent-fil-HAZ, li huwa l-vantaġġ ewlieni fuq is-sħana-ligi 6xxx li jistgħu jiġu trattati fejn il-HAZ jirtab. Sekwenzi ta 'weldjatura bilanċjati, ikklampjar/twaħħil u input tas-sħana kkontrollat jimminimizzaw id-distorsjoni; backing bars u protezzjoni ta 'l-għeruq bl-argon huma rakkomandati għal ġonot ta' penetrazzjoni sħiħa-.
Makkinar.5083 H111 fil-magni tal-kondizzjoni l-aktar artab maħduma aħjar minn H116 / H321. Għodod tal-karbur huwa preferut; ġeometrija tal-għodda b'rake pożittiv, veloċitajiet moderati (~ 150-300 m/min b'karbur fuq qatgħat eħfef, ~ 80-150 m/min fuq qatgħat tqal) u likwidu li jkessaħ adegwat jagħtu ċipep nodfa. Uża lubrikanti speċifiċi għall-aluminju-; evita fluwidi tal-qtugħ klorinati fuq partijiet li aktar tard ikunu fis-servizz marittimu.
Li jiffurmaw.H111 huwa t-temper magħżul meta l-liwi, ir-rolling u l-ittimbrar ikunu fuq il-mogħdija kritika. Ir-raġġi ta' liwja minimi tipiċi huma 1.5–2× ħxuna għal liwjiet artab-assi, 3–4× ħxuna għal liwjiet iebsa-assi; tiġbed aktar fil-fond u ittimbrar kumpless normalment jibdew minn 5083-O. It-twebbis tat-tensjoni waqt il-formazzjoni jista' lokalment jgħolli s-saħħa 'l fuq mil-linja bażi H111.
Finituri tal-wiċċ
| Temm | Deskrizzjoni | Użu tipiku |
|---|---|---|
| Finitura tal-mitħna | Bħala-irrumblat, wiċċ tal-mitħna standard, tessut ħafif tal-irrumblar, l-ebda kisi. | Kondizzjoni tal-istokk default; fabbrikazzjoni strutturali. |
| Brushed | Pollakk tas-satin direzzjonali. | Pannelli arkitettoniċi, interjuri tal-vetturi, partijiet dekorattivi. |
| Anodizzat (ċar jew miżbugħ) | Saff ta' ossidu elettrokimiku; fuq 5083, il-kulur għandu tendenza lejn griż/faħam. | Ħardwer arkitettoniku u tal-baħar fejn ikun meħtieġ wiċċ iebes u dekorattiv. |
| Miksija bit-trab | Trab tal-poliester/epoxy vulkanizzat fuq wiċċ-trattat minn qabel. | Pannelli esterni, housings tat-tagħmir, partijiet kodifikati bil-kulur-. |
| PVDF / żebgħa tal-fluworokarbon | Kisi tar-raża ta'-durabilità għolja (eż. Kynar 500®). | Kisi arkitettoniku, bini kostali, faċċata ta'-ħajja twila. |
| Checkered / pjanċa tad-djamanti | Mudell mgħolli rrumblat fil-wiċċ għal reżistenza kontra ż-żlieq. | Sodod tat-trakkijiet, gverti tal-bastimenti, passaġġi, art kontra -żliq. |
| Film tal-PVC / fojl protettiv | Film tal-plastik b'rinforz adeżiv-applikat fil-mitħna. | Protezzjoni tal-wiċċ waqt it-tqattigħ, l-iffurmar u t-tbaħħir. |
Applikazzjonijiet tal-pjanċa tal-aluminju 5083 H111
Bwieq tal-baħar -, gverti u superstrutturi ta' bastimenti kummerċjali żgħar, dgħajjes tax-xogħol u dgħajjes tas-sajd.Għaliex 5083: l-ogħla reżistenza għall-korrużjoni ġenerali fost ligi mhux-sħana-ttrattati, iżomm is-saħħa tal-weldjatura, u H111 huwa l-aktar temper li jista' jifforma għal pjanċi ffurmati.
Tankijiet tal-ħażna tal-baħar - LNG u krijoġeniċi.Għaliex 5083: iżomm id-duttilità u s-saħħa tal-impatt f'temperaturi taħt-żero sa madwar -195 grad / -320 grad F, b'differenza mill-azzar tal-karbonju li jiffraġixxi.
Tankers tat-triq - korpi tat-tankijiet tal-fjuwil, kimiċi u tal-ħalib.Għaliex 5083: saħħa tal-weldjatura 'l fuq minn 85% tal-ġenitur, l-ebda trattib HAZ, piż baxx iżid it-tagħbija, ħajja twila ta' servizz kontra merkanzija aggressiva u melħ tat-triq.
Karozzi tal-ferroviji - ta' veloċità għolja-tal-ferrovija u tal-metro.Għaliex 5083: iffrankar tal-piż 'il fuq minn 30% kontra l-karbody tal-azzar, iwweldjat għal assemblaġġi strutturali kbar, reżistenti għall-għeja-.
Ġilda tal-karozzi tal-linja -, kompartimenti tal-batteriji tal-EV, pannelli tal-art.Għaliex 5083 H111: li jista' jinġibed fil-fond-f'gauges irqaq (1–2 mm) għal partijiet stampati, li jassorbu l--enerġija-ħabta.
Reċipjenti ta' pressjoni - sa 65 grad / 150 grad F għal kull ASME BPVC.Għaliex 5083: approvat minn soċjetajiet ta' klassi (DNV, BV, LR, ABS, CCS) għal bastimenti taħt pressjoni tal-baħar u minn PED għal bastimenti tal-proċess mhux-marini.
Pjanċa tal-korazza tad-difiża - u strutturi tal-vetturi militari.Għaliex 5083: proporzjon għoli ta' saħħa-għall--piż fil-varjanti H32/H131/H136; prestazzjoni ballistika għal applikazzjonijiet ta'-armatura ħafifa.
Tankijiet kimiċi industrijali -, hoppers, tagħmir għall-ipproċessar, torrijiet tat-TV u tat-telekomunikazzjoni.Għaliex 5083: reżistenza għal kimiċi industrijali u korrużjoni atmosferika; iwweldjabbli għal-fabbrikazzjoni fuq il-post.
5083 vs Tqabbil ta' Ligi Oħra tal-Aluminju
It-tabella t'hawn taħt tqabbel 5083 H111 ma 'l-aktar alternattivi komuni tal-baħar u strutturali 5xxx u ma' 6061-T6, li spiss tintalab iżda taħdem b'mod differenti fl-ilma baħar. In-numri kollha huma tipiċi, mhux minimi kuntrattwali.
| Attribut | 5083-H111 | 5754-H111 | 5454-H111 | 5052-H32 | 6061-T6 |
|---|---|---|---|---|---|
| Serje / sistema | Al-Mg (5xxx) | Al-Mg (5xxx) | Al-Mg-Mn (5xxx) | Al-Mg (5xxx) | Al-Mg-Si (6xxx, trattabbli bis-sħana-) |
| UTS tipiċi (MPa / ksi) | 275–350 / 40–51 | 215–285 / 31–41 | 250–305 / 36–44 | 215–265 / 31–38 | 290–340 / 42–49 |
| Rendiment Tipiku Rp0.2 (MPa / ksi) | 125–200 / 18–29 | 100–180 / 15–26 | 115–200 / 17–29 | 165–215 / 24–31 | 240–280 / 35–41 |
| Titwil A50 (%) | Iktar minn jew ugwali għal 12 | Iktar minn jew ugwali għal 14 | Iktar minn jew ugwali għal 12 | Iktar minn jew ugwali għal 6–10 | Iktar minn jew ugwali għal 8–10 |
| Densità (g/cm³) | 2.66 | 2.67 | 2.69 | 2.68 | 2.70 |
| Reżistenza għall-korrużjoni tal-ilma baħar | L-ogħla fost 5xxx | Għoli | Għoli | Għoli | Inferjuri (riskju galvaniku / pitting fl-ilma mielaħ) |
| Effiċjenza tal-iwweldjar tal-fużjoni vs ġenitur | ~85–95% | ~85–95% | ~85–95% | ~85–95% | ~60–75% (HAZ jirtab) |
| Is-sħana-kurabbli? | Nru | Nru | Nru | Nru | Iva (T6: soluzzjoni + età artifiċjali) |
| Temperatura massima tas-servizz rakkomandata | 65 grad / 149 grad F | 80 grad / 176 grad F | 65 grad / 149 grad F | 65 grad / 149 grad F | ≈ 200 grad / 392 grad F |
| Spiża relattiva indikattiva (5083-H111=1.0) | 1.00 | 0.90–0.95 | 0.95–1.00 | 0.85–0.95 | 1.00–1.10 |
| L-aħjar-applikazzjoni | Bwieq, LNG, tankers, strutturali tal-baħar | Lower-stress marine, panels tal-karozzi | Trakkijiet tat-tank, tankijiet taħt pressjoni | Sheet forming, tankijiet tal-fjuwil | Partijiet strutturali ġenerali, bil-makna, l-ebda ilma mielaħ |
Għaliex Agħżel GNEE
Esperjenza ta 'esportazzjoni ta' aluminju ta '18-il sena.GNEE bagħtet pjanċa tal-aluminju, folja, bar, tubu, pajp, profil, coil, strixxa, fojl u fittings lil aktar minn 100 pajjiż mill-2008.
MOQ flessibbli u żmien ta 'tmexxija ta' 15-30 jum.Ordnijiet ta' prova, ordnijiet ta' daqs-imħallat u ġirjiet ripetuti bl-ingrossa huma kollha milqugħa. Il-ħin ta' tmexxija standard għall--pjanċa fl-istokk 5083 H111 (is-sitt daqsijiet elenkati hawn fuq) huwa ta' 15–30 jum mill-PO, skont il-kwantità, l-ippakkjar u d-destinazzjoni; ħxuna tad-dwana żid ħin tal-iskedar tal-mitħna li nikkonfermaw fil-kwotazzjoni.

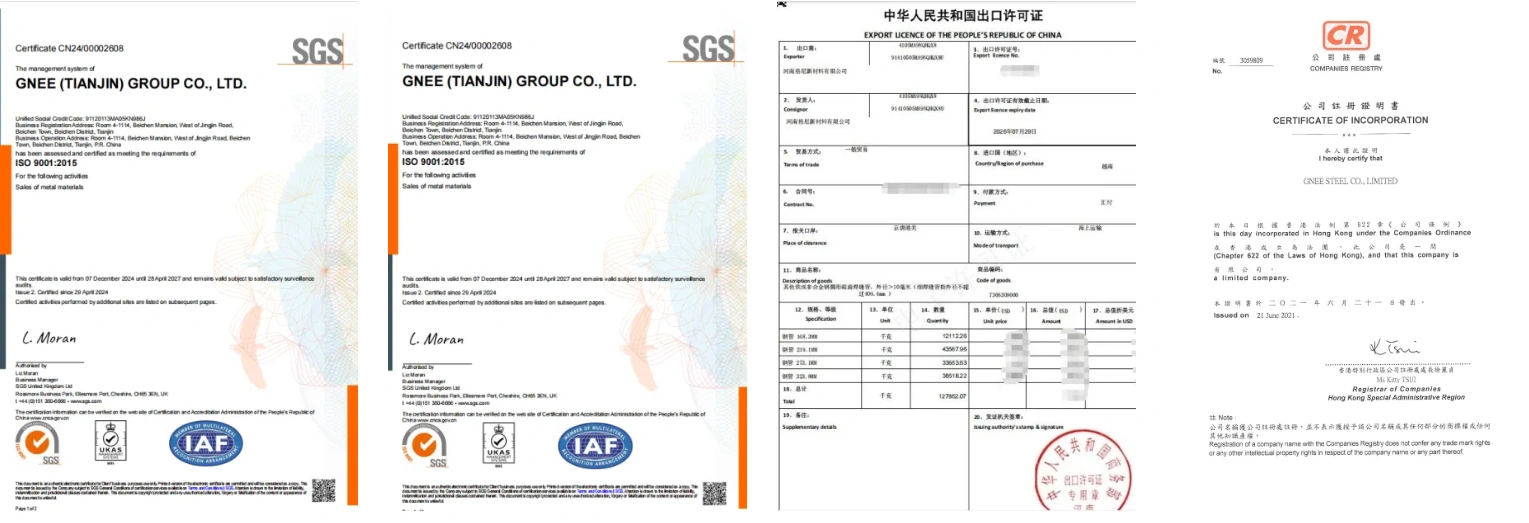

Ċertifikati tat-Test tal-Mitħna għal EN 10204 3.1 ma' kull vjeġġ.Kull pjanċa tintbagħat b'kompożizzjoni kimika, riżultati ta' testijiet mekkaniċi u traċċabilità tan-numri tas-sħana-. Spezzjoni ta' -parti terza (SGS, BV, TUV) hija milqugħa u tista' tiġi rranġata fil-faċilità tagħna.
Approvazzjonijiet tal-klassi tal-baħar-fuq talba.Għal ordnijiet ta 'tarzna u offshore, pjanċa 5083 tista' tiġi fornuta b'ċertifikazzjonijiet addizzjonali tas-soċjetà tal-klassi (DNV, BV, LR, ABS, CCS) u ttestjati għal ASTM G66 (intergranulari) u ASTM G67 (tqaxxir).
Aqta-sad--daqs, protezzjoni tal-wiċċ u ippakkjar li jiflaħ għall-baħar.Il-pjanċi jinqatgħu għal-lista tad-dimensjonijiet tiegħek b'ġett tal-ilma li joborxu-jew CNC shear; Film tal-PVC, protetturi tat-tarf, karta VCI, pallets tal-injam ISPM 15 u strapping tal-azzar jipproteġu l-pjanċa permezz tal-ġarr tal-kontejners u l-immaniġġjar tal-port.
Inġiniera tal-bejgħ li jitkellmu bl-Ingliż-b'fond tekniku.Kull inkjesta hija riveduta minn inġinier li jista 'jwieġeb mistoqsijiet dwar l-għażla tat-temper, il-proċedura ta' weldjatura, il-kontenut tal-MTC, u d-dokumentazzjoni tal-loġistika. Aħna mhux biss nikkwotaw - aħna ngħinuk tispeċifika l-pjanċa t-tajba għas-servizz.
Ibgħat il-lista tad-daqs tal-pjanċa tiegħek u r-rekwiżit tal-grad għal offerta soda →
FAQ
- 1. Xi jfisser it-temper H111 fuq 5083?
- H111 huwa temper -iebsa ħafif. Wara l-irrumblar bis-sħana, il-pjanċa tirċievi tnaqqis żgħir fil-kesħa (miżmum intenzjonalment taħt il-minimu H11) segwit minn iċċattjar jew livellar, li jżid twebbis żgħir ta 'strain ulterjuri (it-trailing "1" f'H111). Ir-riżultat huwa "waqfien f'nofs" bejn ittemprat għal kollox (O) u H11 sħiħ: formabbiltà u elongazzjoni aħjar minn H116 / H321, b'saħħa ta 'tensjoni u rendiment aktar baxxa.
- 2. Jista 'jintuża pjanċa 5083 H111 f'servizz kontinwu tal-ilma baħar?
- Iva, għal servizz marittimu ġenerali inklużi bwieq, gverti, superstrutturi u bodies tat-tankijiet. Għal-applikazzjonijiet mgħaddsa fit-tul fejn ir-reżistenza għat-tqaxxir u l-istress-korrużjoni-xquq għandha tintwera formalment, it-temperaturi H116 jew H321 termomekkanikament stabilizzati huma l-għażla aktar stretta u aktar komuni. L-H111 jibqa' xieraq għal ħafna applikazzjonijiet ta' buq-ġnub u gverta, u għal bodies ta' tank-trakkijiet li mhumiex f'immersjoni kontinwa fl-ilma baħar.
- 3. Liema wajer tal-mili għandi nuża biex iwweldja 5083 H111?
- ER5356 huwa l-mili standard għall-iwweldjar ġenerali tal-baħar u strutturali. ER5183 huwa rakkomandat meta s-saħħa tat-tensjoni tal-metall tal-weldjatura trid taqbel aktar mill-qrib mal-metall ġenitur 5083, speċjalment għal pjanċa eħxen u ġonot li jġorru t-tagħbija-. It-tnejn iżommu madwar 85–95% tas-saħħa tal-metall parent- fiż-żona tal-weldjatura. Tużax 4xxx fillers fuq 5083.
- 4. Jista '5083 H111 jiġi ttrattat bis-sħana għal saħħa ogħla?
- Le. 5083 hija liga ta' Al-Mg li ma tistax-kura bis-sħana. Is-saħħa tagħha ġejja biss minn xogħol kiesaħ. It-temperaturi ta'-saħħa 5083 ogħla (H32, H34, H116, H321) huma prodotti permezz ta' rolling ikkontrollat itqal u, għat-temperaturi tal-baħar, stabbilizzazzjoni ta'-temperatura baxxa - mhux bit-tifi u tixjiħ.
- 5. Liema firxa ta 'ħxuna u daqsijiet tal-pjanċa maħżuna GNEE f'5083 H111?
- GNEE ħażniet pjanċa 5083 H111 fi ħxuna ta '12, 20, 30 u 40 mm, kollha f'daqs tal-pjanċa ta' 2000 x 6000 mm (ara t-Tabella tal-Ispeċifikazzjonijiet tal-Prodott). Fuq inkjesta nistgħu nikkwotaw wisgħat sa 2650 mm, tulijiet sa 12000 mm, u ħxuna minn 6 mm sa 300 mm. It-tolleranza tal-ħxuna ssegwi ASTM B209.
- 6. GNEE jipprovdi Ċertifikati tat-Test tal-Mitħna u approvazzjonijiet tas-soċjetà tal-klassi?
- Iva. Iċ-Ċertifikati tat-Test tal-Mitħna għal EN 10204 3.1 huma standard, b'kompożizzjoni kimika, riżultati ta' testijiet mekkaniċi u traċċabilità tan-numri tas-sħana-. Għal ordnijiet tal-baħar, ċertifikazzjonijiet addizzjonali tas-soċjetà tal-klassi-(DNV, BV, LR, ABS, CCS) u ttestjar intergranulari/tqaxxir (ASTM G66, G67) jistgħu jiġu rranġati fuq talba.
